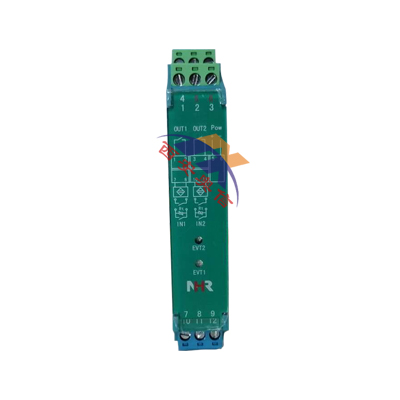

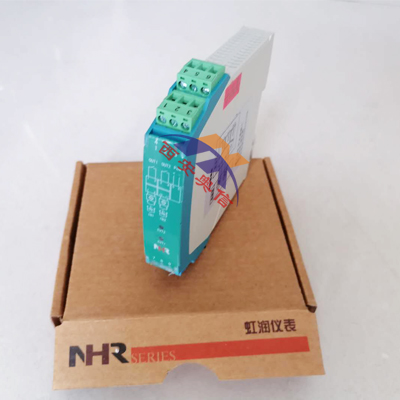

热电阻隔离栅NHR-A32-14/14-0/0 两入两出 虹润
产品介绍
热电阻隔离栅NHR-A32-14/14-0/0 两入两出 虹润
产品描述
产品将危险区的二、三线制热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到*区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在二线制或三线制热电阻信号输出设备。
产品特点
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
技术参数
| 电源 | |
| 额定工作电压范围 | DC24V±10% |
| 功耗 | RS485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.75W(双路) 开关量输出：≤1.4W |
| 危险侧 | |
| 输入信号类型 | 标准热电阻输入(订货时确定或配置PCA手持式中文编程器自行编程) |
| *侧 | |
| 输出信号类型 | 模拟量输出，RS485信号输出，开关量输出 |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| RS485信号输出 | 传输延时≤10μs，信号传输率≤9.6kbps |
| 开关量输出 | 继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V |
| 传输精度 | 0.2%FS±1字 |
| 小分辨率 | 0.1℃ |
| 绝缘强度 | |
| 本安端与非本安端 | 2500Vrms（1min，无火花 |
| 环境条件 | |
| 工作温度 | 0～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 标准 | |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC61326-1） |
