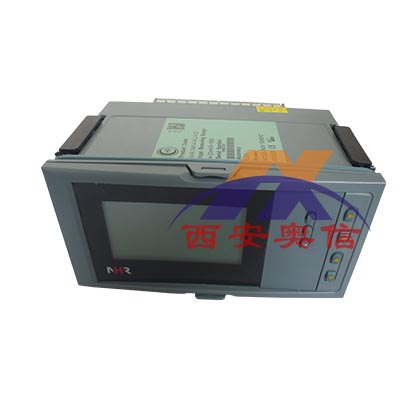

NHR-7610-A-2-A-2/Y/1P热量积算仪 2路报警 NHR虹润
NHR-7610-A-2-A-2/Y/1P热量积算仪 2路报警 NHR虹润
产品介绍
NHR-7600系列液晶流量积算控制仪是一款主要解决区域集中供暖中供需双方贸易规约、锅炉蒸汽计量和完善流量测量精度而设计的产品，它以32位ARM微处理器为核心，配置高速AD和大容量存储器的功能齐全二次仪表。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间长可达720天。可自动判断饱和蒸汽到过热蒸汽，适合对蒸汽的热能进行过程监测，总量累积控制；可随时通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据，可与V锥等多种流量传感器配套使用，仪表还具有良好的防盗、防掉电等性能特点。
产品特点
信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。
技术选型
NHR-76 □-□-□-□-□液晶流量(热能)/热(冷)量积算控制仪
① ② ③ ④ ⑤
NHR-76 □R-□-□-□-□液晶流量(热能)/热(冷)量积算记录仪
① ② ③ ④ ⑤
| ①类型 | ②规格尺寸 | ||
| 代码 | 输入通道 | 代码 | 宽*高*深 |
| 01 02 10 | 单路无补偿流量积算仪 温压补偿流量积算 热(冷)量积算仪 | A B C | 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
| ③报警输出（备注1） | ④供电电源 | ||
| 代码 | 报警通道（继电器接点输出） | 代码 | 电压范围 |
| X 1 2 3 4 5 6 | 无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警 | A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出/外部事件输入 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
| 1 2 3 4 | 1路变送输出 2路变送输出 3路变送输出 4路变送输出 | D1 D2 D3 Y | RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 启动、停止、清零 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
| 1P 2P | 1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 | ||
| 适用于带记录的仪表 | |||
| USB转存功能 | 扩展功能 | ||
| 代码 | 转存功能 | 代码 | 扩展功能 |
| U | USB卡转存（U盘） | SD | SD卡扩展(Micro SD卡) |
