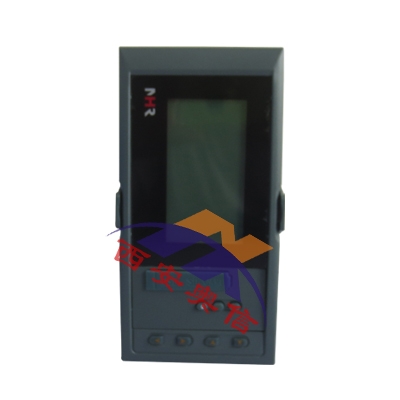

NHR-7601-A-X-A-1/D1流量结算仪带485通讯 虹润
NHR-7601-A-X-A-1/D1流量结算仪带485通讯 虹润
产品介绍
NHR-7600系列液晶流量积算控制仪是一款主要解决区域集中供暖中供需双方贸易规约、锅炉蒸汽计量和完善流量测量精度而设计的产品，它以32位ARM微处理器为核心，配置高速AD和大容量存储器的功能齐全二次仪表。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。嵌入式操作系统，带USB数据转存功能，存储时间长可达720天。可自动判断饱和蒸汽到过热蒸汽，适合对蒸汽的热能进行过程监测，总量累积控制；可随时通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据，可与V锥等多种流量传感器配套使用，仪表还具有良好的防盗、防掉电等性能特点。
无纸记录仪常用系列
NHR-7100/7100R系列液晶无纸记录仪
NHR-7300/7300R系列液晶人工智能温控器
NHR-7400/7400R系列液晶四路人工智能调节记录仪
NHR-7500/7500R系列液晶手动操作器
NHR-7600/7600R系列液晶流量(热能)积算记录仪
NHR-7610/7610R系列液晶热(冷)量积算记录仪
NHR-7620/7620R系列液晶液位<=>容积显示记录仪
NHR-7630/7630R系列液晶天然气流量积算记录仪
NHR-7700系列液晶多回路测量显示控制仪
NHR-7702系列增强型液晶多回路测量显示控制仪
NHR-6100R系列无纸记录仪
NHR-6300系列“傻瓜式”液晶人工智能温控器
NHR-6660系列“傻瓜式”液晶流量积算仪
NHR-6600R系列液晶流量积算记录仪
技术选型
NHR-76 □-□-□-□-□液晶流量(热能)/热(冷)量积算控制仪
① ② ③ ④ ⑤
NHR-76 □R-□-□-□-□液晶流量(热能)/热(冷)量积算记录仪
① ② ③ ④ ⑤
| ①类型 | ②规格尺寸 | ||
| 代码 | 输入通道 | 代码 | 宽*高*深 |
| 01 02 10 | 单路无补偿流量积算仪 温压补偿流量积算 热(冷)量积算仪 | A B C | 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
| ③报警输出（备注1） | ④供电电源 | ||
| 代码 | 报警通道（继电器接点输出） | 代码 | 电压范围 |
| X 1 2 3 4 5 6 | 无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警 | A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出/外部事件输入 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
| 1 2 3 4 | 1路变送输出 2路变送输出 3路变送输出 4路变送输出 | D1 D2 D3 Y | RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 启动、停止、清零 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
| 1P 2P | 1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 | ||
| 适用于带记录的仪表 | |||
| USB转存功能 | 扩展功能 | ||
| 代码 | 转存功能 | 代码 | 扩展功能 |
| U | USB卡转存（U盘） | SD | SD卡扩展(Micro SD卡) |
