电流表/电压表 虹润NHR-3100D-I-X/X/D1/X-A
产品介绍

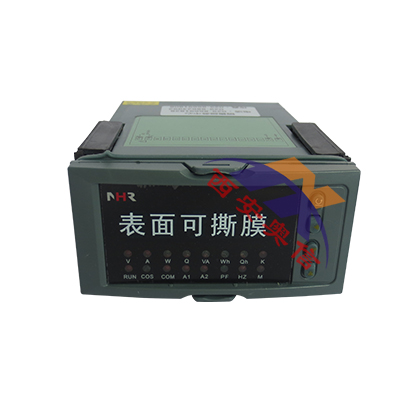

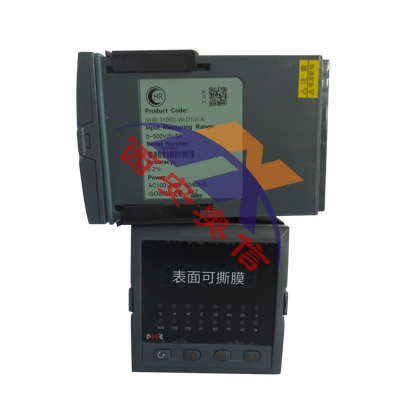

电流表/电压表 虹润NHR-3100D-I-X/X/D1/X-A
产品描述
NHR-3100系列单相电量表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品涵盖了智能电网用户端的低压电力信号采集、测量、计量、监控、保护、系统集成、成套智能配电柜及智能箱变等领域。
产品特点
五位LED数码显示。
可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、视在电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备多种外形尺寸及样式供用户选择。
仪表选型NHR-3100□-□-□/□/□/□-□ ① ② ③ ④ ⑤ ⑥ ⑦
| ①规格尺寸 | ②输入类型 | ||
| 代码 | 宽*高*深 | 代码 | 测量类型 |
| A C D R | 160*80*142mm 96*96*142mm 96*48*142mm 80*80*115mm | I V Hz E3P Z | 交流电流 交流电压 工频周波 三相平衡功率 综合电量集中显示 |
| ③输出类型（备注3） | |||
| 代码 | 输出类型(负载电阻RL) | ||
| X 0 1 2 3 4 8 | 无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊规格 | ||
| ④报警输出 | ⑤通讯输出 | ||
| 代码 | 报警限数 | 代码 | 电压范围 |
| X 2 | 无输出 2限报警 | X D1 D2 | 无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU） |
| ⑥累积脉冲输出 | ⑦供电电源 | ||
| 代码 | 累积脉冲输出 | 代码 | 供电范围 |
| X P0 | 无输出 累积脉冲输出（适用于电能累积） | A D | AC100～240V (50/60Hz) DC 20～29V |
