SWP-CY80低功耗现场LCD显示压力变送器 昌晖压力变

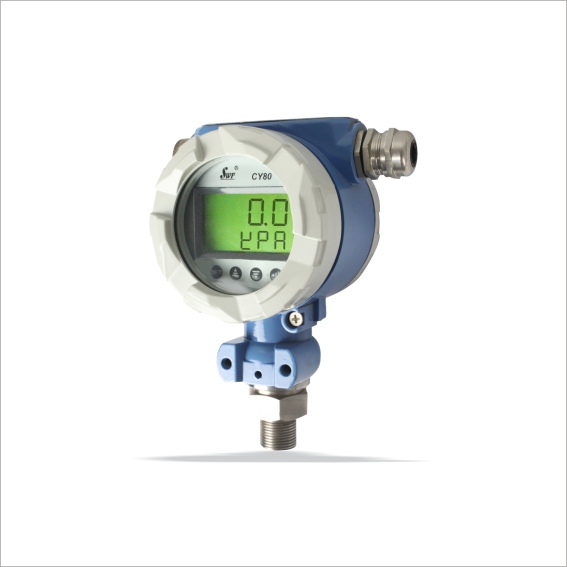

SWP-CY80低功耗现场LCD显示压力变送器（电池供电）是现场变送单元。该变送器采用*的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达一年以上的连续工作时间，免维护。采用铝合金外壳进口的扩散硅压力传感器，抗腐蚀，抗过载稳定性好，精度好，集测量显示变送，控制，通讯为一体。应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制，是替代传统远传指针表和压力表的理想产品。
| 型 号 | 代 码 | 说 明 | |||||
| SWP-CY80 | -□ | □□ | □- | □- | □□ | - □ | 低功耗现场LCD显示温度变送控制器（电池供电） |
| 防爆类型 | EX | 标准型（可省略）本安型（防爆等级）（见注1） | |||||
| 输出方式 | 0002 | 无输出4~20mA | |||||
| 过程连接方式和材料 | RG | 外螺纹G1/2（不锈钢 1Gr18Ni9Ti）外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） | |||||
| 外壳类型 | A | 铝外壳LCD现场指示，防护等级IP65 | |||||
| 测量范围 | □□ | 参见“标准量程表” | |||||
| 供电方式 | DW | 电池供电DC24V（可省略） | |||||
注1：本安等级：二线制4~20mA为（ExiaIICT6） 带电池供电（ExiaIICT5）
★标准量程表：
测量范围 | 代号 | 量程调节范围 |
0—20kPa | D5 | 10.0—20kPa |
0—25kPa | D6 | 12.0—30kPa |
0—40kPa | D7 | 12.0—40kPa |
0—60kPa | D8 | 20.0—60kPa |
0—100kPa | E1 | 30.0—100kPa |
0—160kPa | E2 | 60.0—200kPa |
0—200kPa | E3 | 60.0—200kPa |
0—250kPa | E4 | 120.0—400kPa |
0—400kPa | E5 | 120.0—400kPa |
0—0.6MPa | F1 | 0.2—0.6MPa |
0—1.0MPa | F2 | 0.3—1.0MPa |
0—1.6MPa | F3 | 0.6—2.0MPa |
0—2.0MPa | F4 | 0.6—2.0MPa |
0—2.5MPa | F5 | 1.2—4.0MPa |
0—4.0MPa | F6 | 1.2—4.0MPa |
0—6.0MPa | F7 | 2.0—6.9MPa |
0—10MPa | H1 | 3.0—10MPa |
0—20MPa | H2 | 6.0—20MPa |
0—25MPa | H3 | 6.0—25MPa |
0—40MPa | H4 | 6.0—40MPa |
0—60MPa | H5 | 6.0—60MPa |
