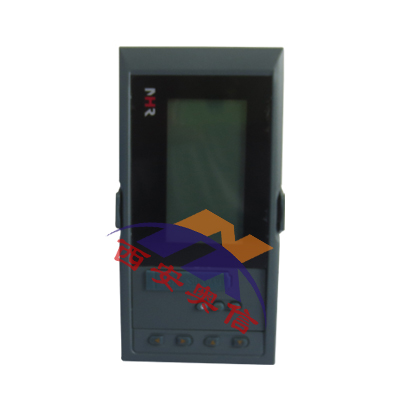

流量积算显示仪NHR-6601R-C-2-A-1-D1/96x96mm/485通讯 虹润
产品介绍
流量积算显示仪NHR-6601R-C-2-A-1-D1/96x96mm/485通讯 虹润
产品描述
NHR-6600R系列液晶流量积算记录仪，设计上采用高性能ARM微处理器和24位高速A/D，3.5英寸128*64高分辨率点阵式白底黑字液晶显示器，对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统。
产品特点
信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
内置多种流量积算公式，可配涡街、孔板、喷嘴、电磁以及V锥等多种流量计使用。
具有贸易结算功能，可设置小流量补足、停电补足、以及流量付费功能，解决供需双方贸易结算纠纷。
具有信号断线补偿功能，解决现场温度传感器、压力传感器发生故障造成的流量缺失。
具有累积流量年、月、日报表功能；停电\上电记录功能、总掉电时间和总掉电次数记录功能，防止用户停电窃汽。
具有断电保护功能，FLASH存储器保存设置参数和历史数据，断电后数据*保存。采用硬件时钟，掉电后也能准确运行。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
技术选型
NHR-66□R-□-
① ② ③ ④ ⑤ ⑥ ⑦
| ①类型 | ②规格尺寸 | ||
| 代号 | 类型说明 | 代码 | 宽*高*深 |
| 01 02 10 | 无补偿流量积算仪 温压补偿流量积算仪 热(冷)量积算仪 | A B C | 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） |
| ③报警输出 | ④供电电源 | ||
| 代码 | 报警通道（继电器接点输出） | 代码 | 电压范围 |
| 2 | 2限报警 | A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V |
| ⑤变送输出 | ⑥通讯输出/外部事件输入 | ||
| 代码 | 输出通道 | 代码 | 通讯接口/外部事件输入 |
| 1 | 1路变送输出 | X D1 D2 D3 Y | 无输出 RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 启动、停止、清零 |
| ⑦馈电输出 | |||
| 代码 | 馈电输出（输出电压） | ||
| 1P 2P | 1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 | ||
