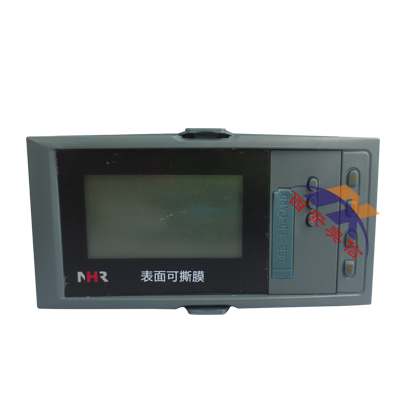

NHR-7710-A-2-AD1/1P/8路巡检仪 NHR虹润
产品介绍
NHR-7700系列液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。
仪表可选择8路或16路*信号输入，各输入通道信号互不干扰，报警方式可选择“统一报警输出”、“16限分别报警输出”，变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、并带有RS485/232通讯等输出功能，是一款功能齐全的汉显仪表。
产品特点
可选择8路或16路*信号输入，各输入通道信号互不干扰。
报警方式可选择“统一报警输出”、“分别报警输出”。
变送输出方式可以选择“统一变送输出”、“分别变送输出”。
仪表通信数据刷新周期2秒/16路。
可同屏选择大、小字体信号显示和报警状态显示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
仪表选型
NHR-77 □-□-□-□-□液晶多路测量显示控制仪
① ② ③ ④ ⑤
| ①输入通道 | ③报警输出 | ||
| 代码 | 输入通道 | 代码 | 报警通道(继电器接点输出) |
| 10 20 | 8路输入 16路输入 | X 1 2 | 无输出 统一报警 分别报警 |
| ②规格尺寸 | |||
| 代码 | 宽*高*深 | ||
| A B C | 160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式） | ||
| ④供电电源 | |||
| 代码 | 电压范围 | ||
| A D | AC/DC 100～240V(AC/50-60Hz) DC 12～36V | ||
| ⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略) | |||
| 变送输出(备注1) | 通讯输出 | ||
| 代码 | 输出通道 | 代码 | 通讯接口(通讯协议) |
| 1 2 | 统一变送输出 分别变送输出 | D1 D2 D3 | RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 |
| 馈电输出 | |||
| 代码 | 馈电输出（输出电压) | ||
| 1P 2P | 1路馈电输出 2路馈电输出 如“2P（12/24）”表示#路12V，第二路24V馈电输出。 | ||
