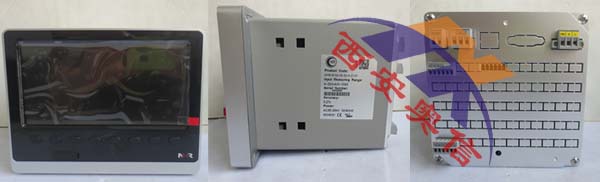

NHR-8606-X/X-X-X-A-1P-D1 8路彩色流量无纸记录仪 虹润

NHR-8606-X/X-X-X-A-1P-D1 8路彩色流量无纸记录仪 虹润

产品描述
     NHR-8600/8600B系列彩色/蓝屏流量无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。24路*输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）其中可带8路流量输入。具有继电器报警输出，变送输出，流量积算，温压补偿功能；可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示，流量显示。
技术参数
1、输入信号：多24通道隔离型*信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2、*输入信号类型：
   标准电压信号：0～5V、1～5V、0～10V、±5V；
   标准电流信号：0～10mA 、4～20 mA 、0～20 mA；
   毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
   热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
   热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
   线性电阻信号：0～400Ω
   频率信号：PI
3、精度：±0.2%FS；
4、采样周期：1秒。
5、存储容量：内部Flash存储器容量64M Byte。
6、记录时间：12通道，64M Byte容量。（不断电连续记录）
7、模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。
8、报警输出：多18路报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
9、馈电：变送器馈电电源，额定电压24VDC±10%，大电流250mA。
10、通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11、自动判断饱和蒸汽和过热蒸汽
12、累积范围：0.0～1999999999.9
13、供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；大功耗：20W。
14、工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。

产品应用

一、‌工业过程监控‌

‌冶金/石油/化工‌：支持24路***信号输入（含8路流量输入），可实时监测温度、压力、流量等参数，并集成温压补偿功能，适用于炼钢炉温监测、油气管道流量统计等场景‌。

‌建材/造纸/食品/制药‌：通过流量积算、报警输出及数据存储功能，实现生产过程中的原料配比控制、***温度记录及质量追溯‌。

二、‌流量监测与补偿‌

‌蒸汽/水/气体介质‌：内置孔板、涡街等流量装置补偿算法，支持过热蒸汽与饱和蒸汽自动识别，***计算能源消耗数据，适用于热力管网、水处理厂等场景‌。

‌贸易计量场景‌：提供小流量补足、超额补足计量功能，降低供需双方结算纠纷风险，适配燃气站、化工原料交易等贸易场景‌。
