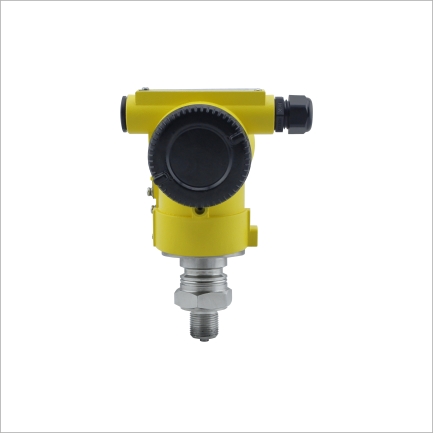

昌晖SWP-ST61TA/TG系列直接安装式绝对压力/压力变送器
产品介绍
昌晖SWP-ST61TA/TG系列直接安装式***压力/压力变送器
SWP-ST61TA/TG系列直接安装式***压力/压力变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。◎精度+ -0.1%F.S.◎量程比50:1或15：1◎具有自诊断和远程功能◎具有红外无线设置功能◎执行HART协议
一、通用技术参数
规格参数 | 说 明 |
供电电源 | 9-45VDC。 |
输出信号 | 二线制4～20mA DC带数字通讯（HART协议）输出。 |
内置显示器（选配） | OLED显示数值、数位、单位和棒状图。 |
自诊断功能 | 放大器故障、膜盒故障，设置故障，环境温度报警、压力/静压报警等。 |
工作温度 | -40～85ºC。 |
二、传感器类型
型号 | TA | TG | 测量范围 | 测量量程 | ***大工作压力 | 精度/稳定性 |
3 | ○ | ○ | -7.5～7.5kPa | 1.3～7.5kPa | 量程上限压力 | 量程的±0.1%/ 每年***大偏差为 量程的±0.1% |
4 | ○ | ○ | -37.4～37.4kPa | 6.2～37.4 kPa | ||
5 | ○ | ○ | -100～186.8kPa | 31.1～186.8kPa | ||
6 | ○ | ○ | -100～690kPa | 117～690kPa | ||
7 | ○ | ○ | -100～2068kPa | 345～2068kPa | ||
8 | ○ | ○ | -100～6890kPa | 1170～6890kPa | ||
9 | × | ○ | -100～20680kPa | 3480～20680kPa |
注：传感器型号“○”表示支持;“×”表示不支持
型 号 | 产品类型 | |
SWP-ST61TG | 直接安装式表压变送器 | |
SWP-ST61TA | 直接安装式绝压变送器 | |
代码 | 测量量程（URL） | |
SWP-ST61TG | SWP-ST61TA | |
3 | 1.3～7.5KPa | 1.3 ～7.5KPa |
4 | 6.2 ～37.4KPa | 6.2 ～37.4KPa |
5 | 31.1 ～186.8KPa | 31.1 ～186.8KPa |
6 | 117 ～690KPa | 117 ～690KPa |
7 | 345 ～2068KPa | 345 ～2068KPa |
8 | 1170 ～6890KPa | 1170 ～6890KPa |
9 | 3480 ～20680KPa | 不提供 |
T | 特殊定制 | 特殊定制 |
代码 | 输出方式 | |
N | 4-20mA | |
S | 4-20mA带数字通迅（HART协议） | |
代码 | 过程连接型式 | 材料 |
2B | M20x1.5阳螺纹 | 不锈钢 |
2C | 1/2NPT阳螺纹 | 不锈钢 |
2D | G1/2阳螺纹 | 不锈钢 |
2E | 1/2NPT阴螺纹 | 不锈钢 |
T | 特殊要求 | |
代码 | 显示表头（不选择不填） | |
M3 | OLED显示器 | |
代码 | 防爆类型 | |
d | 隔爆型,防爆等级Exd II CT6 | |
典型型号 | SWP-ST61TG 7 S 2B M3d | |
注：***小量程URL/15
昌晖SWP-ST61TA/TG系列直接安装式***压力/压力变送器
