昌晖SWP-ST61DP/DR/HP/AP/GP系列差压变送器
产品介绍

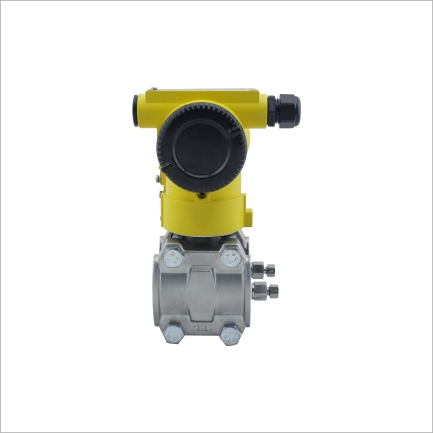

昌晖SWP-ST61DP/DR/HP/AP/GP系列差压变送器
SWP-ST61系列差压变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。
◎精度+ -0.1%F.S.
◎量程比50:1或15：1
◎具有自诊断和远程功能
◎具有红外无线设置功能
◎执行HART协议
一、通用技术参数
| 规格参数 | 说 明 |
| 供电电源 | 9-45VDC。 |
| 输出信号 | 二线制4～20mA DC带数字通讯（HART协议）输出。 |
| 内置显示器（选配） | OLED显示数值、数位、单位和棒状图。 |
| 自诊断功能 | 放大器故障、膜盒故障，设置故障，环境温度报警、压力/静压报警等。 |
| 工作温度 | -40～85ºC。 |
二、传感器类型
1、SWP-ST61DP系列差压变送器
| 传感器型号 | 测量范围 | 测量量程 | ***大工作压力 | 精度/稳定性 |
| 3 | -7.5～7.5kPa | 1.3～7.5kPa | 7MPa | 量程的±0.1%/每年***大偏差为量程的±0.1% |
| 4 | -37.4～37.4kPa | 6.2～37.4 kPa | 14MPa | |
| 5 | -100～186.8kPa | 31.1～186.8kPa | ||
| 6 | -100～690kPa | 117～690kPa | ||
| 7 | -100～2068kPa | 345～2068kPa | ||
| 8 | -100～6890kPa | 1170～6890kPa |
2、SWP-ST61DR系列微差压变送器
| 传感器型号 | 测量范围 | 测量量程 | ***大工作压力 | 精度/稳定性 |
| 2 | -1.5～1.5kPa | 0.125～1.5kPa | 4MPa | 量程的±0.1%/每年***大偏差为量程的±0.1% |
3、SWP-ST61HP系列高静压差压变送器
| 传感器型号 | 测量范围 | 测量量程 | ***大工作压力 | 精度/稳定性 |
| 3 | -7.5～7.5kPa | 1.3～7.5kPa | 25 MPa32 MPa40 Mpa | 量程的±0.1%/每年***大偏差为量程的±0.1% |
| 4 | -37.4～37.4kPa | 6.2～37.4 kPa | ||
| 5 | -100～186.8kPa | 31.1～186.8kPa | ||
| 6 | -100～690kPa | 117～690kPa | ||
| 7 | -100～2068kPa | 345～2068kPa |
4、SWP-ST61AP/GP系列***压力/压力变送器
| 传感器 | AP | GP | 测量范围 | 测量量程 | ***大工作压力 | 精度/稳定性 |
| 3 | × | ○ | -7.5～7.5kPa | 1.3～7.5kPa | 量程上限压力 | 量程的±0.1%/每年***大偏差为量程的±0.1% |
| 4 | ○ | ○ | -37.4～37.4kPa | 6.2～37.4 kPa | ||
| 5 | ○ | ○ | -100～186.8kPa | 31.1～186.8kPa | ||
| 6 | ○ | ○ | -100～690kPa | 117～690kPa | ||
| 7 | ○ | ○ | -100～2068kPa | 345～2068kPa | ||
| 8 | ○ | ○ | -100～6890kPa | 1170～6890kPa | ||
| 9 | × | ○ | -100～20680kPa | 3480～20680kPa | ||
| 0 | × | ○ | -100～41370kPa | 6890～41370kPa |
注：传感器型号“○”表示支持;“×”表示不支持
型谱
| 型 号 | 变送器类型 | DP | DR | HP | GP | AP |
| SWP-ST61DP | 差压变送器 | ● | - | - | - | - |
| SWP-ST61DR | 微差压变送器 | - | ● | - | - | - |
| SWP-ST61HP | 高静压差压变送器 | - | - | ● | - | - |
| SWP-ST61GP | 表压变送器 | - | - | - | ● | - |
| SWP-ST61AP | 绝压变送器 | - | - | - | - | ● |
| 代 码 | 测量量程（URL） | DP | DR | HP | GP | AP |
| 2 | 0.125 ~1.5 KPa | - | ● | - | - | - |
| 3 | 1.3 ~7.5KPa | ● | - | ● | ● | ● |
| 4 | 6.2 ~37.4KPa | ● | - | ● | ● | ● |
| 5 | 31.1 ~186.8KPa | ● | - | ● | ● | ● |
| 6 | 117 ~690KPa | ● | - | ● | ● | ● |
| 7 | 345 ~2068KPa | ● | - | ● | ● | ● |
| 8 | 1170 ~6890KPa | ● | - | - | ● | ● |
| 9 | 3480 ~20680KPa | - | - | - | ● | - |
| 0 | 6890 ~41370KPa | - | - | - | ● | - |
| T | 特殊定制 | ● | ● | ● | ● | ● |
| 代 码 | 输出方式 | DP | DR | HP | GP | AP |
| N | 4-20mA | ● | ● | ● | ● | ● |
| S | 4-mA 带数字通讯（HART协议） | ● | ● | ● | ● | ● |
| 代 码 | 结构材料法兰/接头 排液/排气 阀膜片 | DP | DR | HP | GP | AP |
| 22 | 316不锈钢 316不锈钢 316L不锈钢 | ● | ● | ● | ● | ● |
| 23 | 316不锈钢 316不锈钢 哈氏合金C | ● | ● | ● | ● | ● |
| 24 | 316不锈钢 316不锈钢 蒙乃尔合金 | ● | ● | ● | ● | ● |
| 25 | 316不锈钢 316不锈钢 钽 | ● | ● | ● | ● | ● |
| 33 | 哈氏合金C 哈氏合金C 哈氏合金C | ● | ● | ● | ● | ● |
| 35 | 哈氏合金C 哈氏合金C 钽 | ● | ● | ● | ● | ● |
| 44 | 蒙乃尔合金 蒙乃尔合金 蒙乃尔合金 | ● | ● | ● | ● | ● |
| 代 码 | 显示表头（不选择不填） | DP | DR | HP | GP | AP |
| M3 | OLED显示器 | ● | ● | ● | ● | ● |
| 代 码 | 安装支架 | DP | DR | HP | GP | AP |
| B1 | 管装弯支架（管外径Φ50~60） | ● | ● | ● | ● | ● |
| B2 | 板装弯支架 | ● | ● | ● | ● | ● |
| B3 | 管装平支架（管外径Φ50~60） | ● | ● | ● | ● | ● |
| 代 码 | 泄放阀 | DP | DR | HP | GP | AP |
| D0 | 背面泄放阀 | ● | ● | ● | ● | ● |
| D1 | 侧面泄放阀在压力室上部 | ● | ● | ● | ● | ● |
| D2 | 侧面泄放阀在压力室下部 | ● | ● | ● | ● | ● |
| 代 码 | 低压侧法兰适配器 | DP | DR | HP | GP | AP |
| N | 无法兰适配器（法兰上由1/4NPT阴螺纹供引压连接） | ● | ● | ● | ● | ● |
| C1 | 1/2NPT阴螺纹法兰适配器,引压过渡接头及焊接引压管（不锈钢） | ● | ● | ● | ● | ● |
| C2 | M20×1.5阳螺纹法兰适配器,引压过渡接头及焊接引压管（不锈钢） | ● | ● | ● | ● | ● |
| 代 码 | 防爆类型 | DP | DR | HP | GP | AP |
| d | 隔爆型,防爆等级Exd II CT6 | ● | ● | ● | ● | ● |
| 典型型号 | SWP-ST61DP 4 S 22 M3 B3 D2 C2d |
-=不提供 ●=提供
注：***小量程URL/15
